Wysoce dostępne, zunifikowane rozwiązania pamięci masowej dla zastosowań korporacyjnych i chmurowych

Omówienie rozwiązania

Rozwiązania pamięci masowej Supermicro i Nexenta pozwalają działom IT przekształcać infrastrukturę pamięci, zwiększać elastyczność i sprawność, upraszczać zarządzanie i radykalnie redukować koszty bez utraty dostępności, niezawodności lub funkcjonalności.

Działając na sprzęcie serwerowym światowej klasy, Supermicro i rozwiązania pamięci masowej NexentaStor zapewniają ujednolicone usługi przechowywania plików i bloków oraz niezwykle potężne funkcje ochrony danych.

Rozwiązania pamięci masowej Supermicro i NexentaStor idealnie nadają się do obsługi wymagających aplikacji korporacyjnych w infrastrukturze fizycznej lub wirtualnej, aplikacji multimedialnych o wysokiej wydajności oraz repozytoria archiwów na dużą skalę.

Wiodący w branży sprzęt do przechowywania danych

Ujednolicone usługi plików i blokowania

Dostępność i integralność danych

Usługi danych i optymalizacja

Skalowalność i zarządzanie

Supermicro Total Solutions for Nexenta

Supermicro oferuje rozwiązania oparte na oprogramowaniu Nexenta w zakresie zarówno niezależnych, jak i konfigurowalnych architektur referencyjnych. Zobacz poniższe dwie sekcje, aby uzyskać więcej informacji na temat różnych opcji dostępnych dla potrzeb przechowywania.

Proste, skalowalne, wysokiej dostępności miejsce do przechowywania Zaprojektowane do bezproblemowego wdrażania „od razu po wyjęciu z pudełka”

Unified Storage Solution jest w pełni przetestowane, sprawdzone i łatwe do wdrożenia, zarządzania i obsługi rozwiązania pamięci masowej. Ten specjalnie skonstruowany klaster o niewielkich rozmiarach zapewnia kompleksowe usługi przechowywania plików i bloków klasy korporacyjnej oraz oferuje wszystkie korzyści związane z pamięcią definiowaną programowo, w tym elastyczność i niższy całkowity koszt posiadania.

Unified Storage Rozwiązanie występuje w siedmiu podstawowych konfiguracjach wysokiej dostępności, w tym w trybie flash (2U), hybrydowym i archiwizacyjnym (4U). Te konfiguracje zostały zaprojektowane specjalnie do obsługi wysokowydajnych baz danych, wirtualnych środowisk o krytycznym znaczeniu dla firmy, ogólnych serwerów plików i przypadków użycia archiwów w trybie bezpośrednim.

Rozwiązanie zawiera usługi instalacyjne i 3-letnią umowę serwisową z Supermicro dla kompletnego rozwiązania.

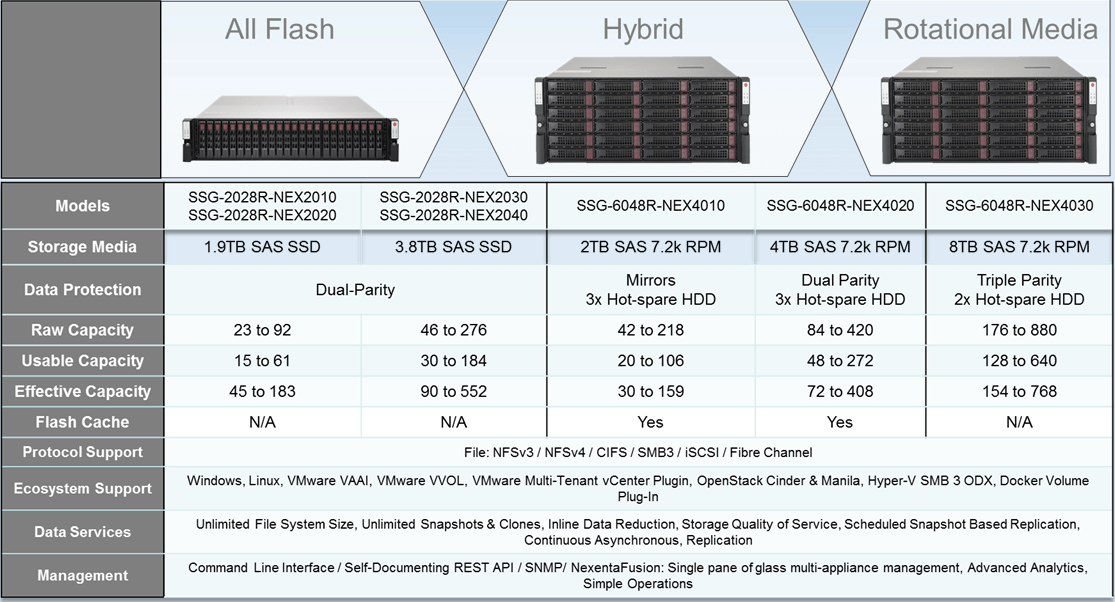

Zobacz poniższą tabelę lub odwiedź arkusz danych, aby uzyskać więcej informacji kliknij tutaj
Nexenta - Supermicro
Architektury referencyjne Supermicro i Nexenta X11 i X10 (RA) oparte są na potężnym serwerze Supermicro 2U Ultra jako węźle głównym oraz na dwukanałowych modułach JBOD SAS3 o dużej gęstości jako magazynach. Platformy serwerowe Supermicro 2U Ultra zostały zaprojektowane z myślą o ekstremalnej wydajności, pojemności i możliwości rozbudowy. Dzięki doskonałej obudowie i konstrukcji termicznej Ultra może obsługiwać najwyższy TDP dla procesorów Xeon (205 W TDP), wyjątkowo dużą pamięć (maksymalnie 3 TB) i może z łatwością obsługiwać wiele (8x gniazd PCI-E) SAS HBA, 10G NIC i FC. Ultra jest również wyposażony w zasilacze na poziomie Titanium (96%) o zmaksymalizowanej wydajności energetycznej.

Aby uzyskać więcej informacji, zobacz poniższą tabelę lub arkusz danych, kliknij tutaj
  NSM-H-2x24-X11 NSM-H-1x44-X11 NSM-H-2x44-X11 NSM-H-4x44-X11 NSM-H-6x44-X11
Pojemność Up to 110TB Up to 504TB Up to 984TB Up to 2,040TB Up to 3,096TB
Rodzaj obudowy 8U 8U 12U 20U 28U
Oprogramowanie NexentaStor 5.x or above
Protokół NFS v3, v4, CIFS, SMB 2.1, FC, iSCSI
System Operacyjny RHEL, Windows, VMware, Hyper-V, OpenStack, Citrix Xen
Kontroler 2x SYS-6029U-NEX1 2x SYS-6029U-NEX3
CPU Intel 4114, 2.2GHz, 10-core, 2-socket Intel 6128, 3.4GHz, 6-core, 2-socket
Pamięć na kontroler 192GB 384GB
Dysk rozruchowy 2TB (2x 1TB SAS 7.2k 3.5")
L2ARC n/a n/a 2x 400GB SSD (3 DWPD)
ZIL/SLOG 2x 200GB SSD (25 DPWD) 4x 200GB SSD (25 DPWD)
SAS HBA per Controller 2x AOC-SAS3-9300-8e 1x AOC-SAS3-9300-8e 2x AOC-SAS3-9300-8e 2x AOC-SAS3-9305-16e 3x AOC-SAS3-9305-16e
NIC (Optional) 2 port 10GbE: AOC-STGN-i2S or AOC-STG-i2T
4 port 10GbE: AOC-STG-i4S
2 port 25GbE: AOC-S25G-i2S
2 port 40GbE: AOC-S40G-i2Q
Obudowa serwerowa 2x CSE-216BE2C-R741JBOD (24-bay) 1x CSE-847E2C-R1K28JBOD (44-bay) 2x CSE-847E2C-R1K28JBOD (44-bay) 4x CSE-847E2C-R1K28JBOD (44-bay) 6x CSE-847E2C-R1K28JBOD (44-bay)
Dysk Danych 2.5" 10K SAS HDD – 1.2 TB
2.5" 10K SAS HDD – 1.8 TB
2.5" 7.2K SAS HDD – 2 TB
2.5" 10K SAS HDD – 2.4 TB
3.5" 7.2k SAS HDD – 2TB
3.5"; 7.2k SAS HDD – 4TB
3.5" 7.2k SAS HDD – 6TB
3.5"; 7.2k SAS HDD – 8TB
3.5"; 7.2k SAS HDD – 10TB
3.5"; 7.2k SAS HDD – 12TB
Dysk Danych - Ilość 46 42 82 170 258
  NSM-H-1x60-X11 NSM-H-2x60-X11 NSM-H-3x60-X11 NSM-H-4x60-X11
Pojemność Up to 696TB Up to 1,368TB Up to 2,088TB Up to 2,808TB
Rodzaj obudowy 8U 12U 16U 20U
Oprogramowanie NexentaStor 5.x or above
Protokół NFS v3, v4, CIFS, SMB 2.1, FC, iSCSI
System Operacyjny RHEL, Windows, VMware, Hyper-V, OpenStack, Citrix Xen
Kontroler 2x SYS-6029U-NEX3
CPU Intel 6128, 3.4GHz, 6-core, 2-socket
Pamięć na kontroler 384GB
Dysk rozruchowy 2TB (2x 1TB SAS 7.2k 3.5")
L2ARC n/a 2x 400GB SSD (3 DWPD)
ZIL/SLOG 2x 200GB SSD (25 DPWD) 4x 200GB SSD (25 DPWD)
SAS HBA per Controller 1x AOC-SAS3-9300-8e 2x AOC-SAS3-9300-8e 2x AOC-SAS3-9305-16e
NIC (Optional) 2 port 10GbE: AOC-STGN-i2S or AOC-STG-i2T
4 port 10GbE: AOC-STG-i4S
2 port 25GbE: AOC-S25G-i2S
2 port 40GbE: AOC-S40G-i2Q
Obudowa serwerowa 1x CSE-946SE2C-R1K66JBOD (60-bay) 2x CSE-946SE2C-R1K66JBOD (60-bay) 3x CSE-946SE2C-R1K66JBOD (60-bay) 4x CSE-946SE2C-R1K66JBOD (60-bay)
Dysk Danych 3.5" 7.2k SAS HDD – 2TB
3.5" 7.2k SAS HDD – 4TB
3.5" 7.2k SAS HDD – 6TB
3.5" 7.2k SAS HDD – 8TB
3.5" 7.2k SAS HDD – 10TB
3.5" 7.2k SAS HDD – 12TB
Dysk Danych - Ilość 58 114 174 234
  NSM-H-1x90-X11 NSM-H-2x90-X11 NSM-H-3x90-X11 NSM-H-4x90-X11
Pojemność Up to 1,044TB Up to 2,088TB Up to 3,096TB Up to 4,176TB
Rodzaj obudowy 8U 12U 16U 20U
Oprogramowanie NexentaStor 5.x or above
Protokół NFS v3, v4, CIFS, SMB 2.1, FC, iSCSI
System Operacyjny RHEL, Windows, VMware, Hyper-V, OpenStack, Citrix Xen
Kontroler 2x SYS-6029U-NEX3
CPU Intel 6128, 3.4GHz, 6-core, 2-socket
Pamięć na kontroler 384GB
Dysk rozruchowy 2TB (2x 1TB SAS 7.2k 3.5")
L2ARC 1x 400GB SSD (3 DWPD) 2x 400GB SSD (3 DWPD) 4x 400GB SSD (3 DWPD)
ZIL/SLOG 2x 200GB SSD (25 DPWD) 4x 200GB SSD (25 DPWD) 8x 200GB SSD (25 DPWD)
SAS HBA per Controller 1x AOC-SAS3-9300-8e 2x AOC-SAS3-9300-8e 2x AOC-SAS3-9305-16e
NIC (Optional) 2 port 10GbE: AOC-STGN-i2S or AOC-STG-i2T
4 port 10GbE: AOC-STG-i4S
2 port 25GbE: AOC-S25G-i2S
2 port 40GbE: AOC-S40G-i2Q
Obudowa serwerowa 1x CSE-946ED-R2KJBOD
(90-bay)
2x CSE-946ED-R2KJBOD
(90-bay)
3x CSE-946ED-R2KJBOD
(90-bay)
4x CSE-946ED-R2KJBOD
(90-bay)
Dysk Danych 3.5" 7.2k SAS HDD – 2TB
3.5" 7.2k SAS HDD – 4TB
3.5" 7.2k SAS HDD – 6TB
3.5" 7.2k SAS HDD – 8TB
3.5" 7.2k SAS HDD – 10TB
3.5" 7.2k SAS HDD – 12TB
Dysk Danych - Ilość 87 174 258 348
  NSM-20-X10 NSM-54-X10 NSM-82-X10 NSM-166-X10 NSM-198S-X10 NSM-216A-X10
Nazwa SKU SRS-NSM020-SN0B-01 SRS-NSM054-HA2B-01 SRS-NSM082-HA1B-01 SRS-NSM166-HA2B-01 SRS-NSM198S-SNOB-01 SRS-NSM216A-SNOB-01
Pojemność 20TB 54TB 82TB 166TB 198TB 216TB
Rodzaj obudowy 2U 8U 8U 12U 4U 4U
10GbE port 2 4 4 2 2 8
Oprogramowanie NexentaStor 5.x
Protokół NFS v3, v4, CIFS, SMB 2.1, SMB 3, FC, iSCSI
System Operacyjny RHEL, Windows, VMware, Hyper-V, OpenStack, Citrix Xen
Kontroler 1x SYS-6028U-NEX3 2x SYS-6028U-NEX3 1x SSG-6048R-NEX3
CPU E5-2620 v4 2.1GHz, 8-core E5-2620 v4 2.1GHz, 8-core
Pamięć na kontroler 96GB (12x 8GB) 192GB (24x 8GB) 128GB (16x 8GB)
Dysk rozruchowy 2TB (2x 1TB SAS 7.2k 3.5)
L2ARC N/A 400GB SSD (1x 400GB) 400GB SSD (1x 400GB)
ZIL/SLOG N/A 2x 200GB SSD 2x 200GB SSD 4x 200GB SSD 2x 200GB SSD
SAS HBA per node 2x AOC-S3008L-L8e 1x AOC-SAS3-9300-8e 2x AOC-SAS3-9300-8e 2x AOC-S3008L-L8e
NIC per node 1x AOC-STGN-I2S or AOC-STG-I2T
Obudowa serwerowa N/A 2x CSE-216BE2C-R741JBOD 24x 2.5" 1x CSE-847E2C-R1K28JBOD 44x 3.5" 2x CSE-847E2C-R1K28JBOD 44x 3.5" N/A
Dysk Danych 2TB SAS 7.2k 3.5" 1.2TB, 1.8TB  SAS 10k 2.5";
2.0TB SAS 7.2k 2.5"
2TB,  4TB,  6TB,  8TB, or 10TB SAS HDD 7.2k 3.5"
Dysk Danych - Ilość 10 45 41 83 33 36
  NSM-340-X10 NSM-508-X10 NSM-1408-X10 NSM-3744-X10 NSM-3840-X10 NSM-5760-X10
Nazwa SKU SRS-NSM340-HA4B-01 SRS-NSM508-HA6B-01 SRS-NS1408-HA8B-01 SRS-NS3744-HA8B-01 SRS-NS3840-HA8B-01 SRS-NS5760-HA8B-01
Pojemność 340TB 508TB 1408TB 3744TB 3840TB 5760TB
Rodzaj obudowy 20U 28U 36U 36U 36U 36U
10GbE port 8 8 8 8 8 8
Oprogramowanie NexentaStor 5.x
Protokół NFS v3, v4, CIFS, SMB 2.1, SMB 3, FC, iSCSI
System Operacyjny RHEL, Windows, VMware, Hyper-V, OpenStack, Citrix Xen
Kontroler 2x SYS-6028U-NEX4
CPU E5-2643 v4 3.4GHz, 6-core
Pamięć na kontroler 512GB (32x 16GB)
Dysk rozruchowy 2TB (2x 1TB SAS 7.2k 3.5)
L2ARC 800GB SSD (2x 400GB) N/A 800GB SSD (2x 400GB) N/A N/A
ZIL/SLOG 4x 200GB SSD 8x 200GB SSD N/A 4x 200GB SSD 8x 200GB SSD N/A
SAS HBA per node 2x AOC-SAS3-9300-16e 3x AOC-SAS3-9300-16e 4x AOC-SAS3-9300-16e
NIC per node 2x AOC-STGN-I2S or AOC-STG-I2T
Obudowa serwerowa 4x CSE-847E2C-R1K28JBOD 44x 3.5" 6x CSE-847E2C-R1K28JBOD 44x 3.5" 8x CSE-847E2C-R1K28JBOD 44x 3.5" 8x CSE-946SE2C-R1K66JBOD 60x 3.5" 8x CSE-946SE2C-R1K66JBOD 60x 3.5" 8x CSE-946ED-R2KJBOD 90x 3.5"
Dysk Danych 2TB,  4TB,  6TB,  8TB, or 10TB SAS HDD 7.2k 3.5"
Dysk Danych - Ilość 170 254 352 468 480 720
Poniżej znajdują się rozwiązania sprzętowe obsługujące powyższe RA.

Certyfikowany węzeł głowicy pamięci (kontroler) Specyfikacje X11 / X10

Certyfikowane półki magazynowe (JBOD), dane techniczne

Usługi Supermicro

Usługi Supermicro Opis usługi
SFT-NX-PNHACLUS Licencja Supermicro-Nexenta HA Cluster Plug: Zezwala na użycie dwóch instancji NexentaStor do aktywnego przełączania awaryjnego przed pamięcią współdzieloną. Aby kupić tę usługę, wymagane jest wsparcie Gold.
SFT-NX-ENG1TB Licencja Supermicro-Nexenta: Zarządzaj do 1 TB z rocznym wsparciem Gold
SVC-NX-SVCPS0120 Usługa Supermicro-Nexenta: zdalna instalacja dwóch instancji w konfiguracji HA
SRS-INTSRV-10SN-SM-01 Usługa integracji szaf
Instalacja oprogramowania
Standardowe usługi testowania integracji oprogramowania
Regały i okablowanie (z przełącznikami innych producentów)
Regały i okablowanie rysunek techniczny
Wysyłka opakowania
OS4HR3/OSNBD3 3-letnia usługa u klienta 24x7x4 / 3-letnia usługa u klienta następnego dnia roboczego
 OSINTS Usługi integracji na miejscu
Ankieta na miejscu
Logistyka na miejscu
Regały i okablowanie (z przełącznikami innych producentów)
Regały i okablowanie rysunek techniczny
Wydanie (test w zestawie)

Proszę skonsultować się z zespołem ds. rozwiązań związanych z Nexenta. Wszelkie części zakupione osobno bez pełnego testowania i certyfikacji mogą nie nadawać się do Nexenta Solutions. Aby uniknąć problemów ze zgodnością, zalecamy zakup powyższych usług i gwarancji powyżej dla produktów związanych z Nexenta. Uwaga: nie każda powyższa usługa jest obowiązkowa. Zespół ds. Rozwiązań chętnie pomoże Ci w tworzeniu odpowiednich rozwiązań w dowolnym momencie.
